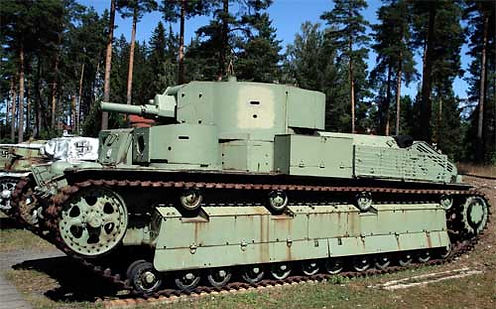

Средний танк Т-28
Танк Т-28 был принят на вооружение Красной Армии в августе 1933 года и выпускался на Кировском заводе в Ленинграде до 1940 года. Машины этого типа поступали на вооружение танковых бригад резерва Главного командования, предназначенных для усиления общевойсковых соединений при прорыве сильно укрепленных оборонительных полос. Особенностью Т-28 являлось наличие трех вращающихся башен с вооружением. В главной башне, расположенной в средней части, было смонтировано 76,2-мм орудие КТ-28 (или ПС-3) и два пулемета ДТ. Башня могла поворачиваться на 360 градусов, при этом мог использоваться электропривод. Перед главной башней располагались две малые башни с пулеметным вооружением. Каждая из этих башен могла вести огонь в секторе 220 градусов.
Несмотря на относительно большой вес, танк имел хорошую проходимость, обусловленную низким удельным давлением на грунт. Опорные катки малого диаметра закрывались экраном из бронелистов. Опыт использования танков в войне с Финляндией заставил усилить бронирование методом наложения дополнительных броневых листов на основную броню и перейти на выпуск машин с коническими башнями, обеспечивающими лучшую защиту от огня противника. База танка широко использовалась в опытных целях.
Так был выпущен:
- опытный образец с гидромеханической трансмиссией,
- с торсионной подвеской опорных катков,
- с колейным катковым тралом,
- мостовой танк
- и танк-электротральщик, обеспечивающий дистанционный подрыв мин с помощью электромагнитного излучения.
Всего было выпущено свыше 500 (по другим данным - свыше 600) боевых машин этого типа.
По сочетанию основных оценочных параметров - подвижности, вооружению и бронезащите - в 1930-е гг Т-28 был сильнейшим средним танком в мире. На момент начала производства Т-28 серийных аналогов ему практически не существовало - к примеру, танковые части Франции в то время были укомплектованы практически исключительно лёгкими танками FT-17, а немецкие бронетанковые войска вообще ещё не существовали. Серийные танки, сравнимые с Т-28, в других странах начали выпускаться лишь через несколько лет.

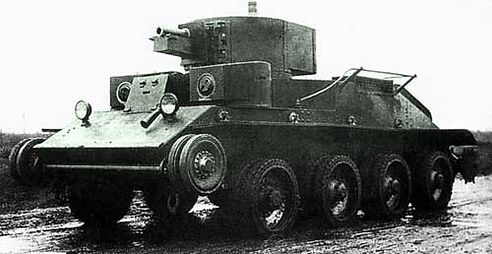

Средний танк Т-29
По внешнему облику и конфигурации башен Т-29 напоминал танк Т-28: трехбашенный, с 76,2-мм пушкой в центральной башне и с пулеметами, установленными на шаровых опорах в двух малых башнях. Отличие заключалось в ходовой части: танк Т-29 был колесно-гусеничным. Если у Т-28 шасси основывалось на 24 опорных катках малого диаметра (350-мм), то у Т-29 имелось лишь 8 сдвоенных опорных катков большого диаметра (840-мм).
При движении на колесах три задние пары катков становились ведущими, а передняя пара - управляемой. При создании этой машины предполагалось, что колесно-гусеничная ходовая часть позволит решить вопрос оперативной подвижности бронетанковых войск без использования железнодорожного транспорта или трейлеров. Однако в ходе испытания опытной серии машин выявились трудности, связанные в основном со сложностью конструкции колесно-гусеничного хода. Красная Армия нуждалась в первую очередь в простых машинах с более сильной броней, которые можно было бы производить в десятках тысяч экземпляров. По этой причине танк хотя и был принят на вооружение в 1936 году, но серийно не строился.
Несмотря на то что колесно-гусеничные средние боевые машины типа Т-29 оказались слишком дорогими, расставаться с ними все-таки не торопились. Так, в течение второй половины 1937 - 1938 г. разные конструкторы завода №185 то и дело возвращались к различным версиям. Отказаться от хорошо отработанного колесно-гусеничного хода для 20-тонной машины с такой привлекательной трех-башенной схемой вооружения оказалось непросто.
Согласно постановлению КО при СНК СССР № 14 от 25 мая 1937 г. "О производстве машин на Кировском заводе", последним в срок не позднее 1 августа должен был представить на утверждение образец Т-29, защищенного наклонными листами цементованной брони толщиной не менее 25-мм, с ликвидацией отмеченных недостатков. 4 июля 1937 г. на рассмотрение наркомов тяжелой и оборонной промышленности Межлаука и Рухимовича был представлен проект Т-29Ц ( Т-29-Ц, буква "Ц" обозначала, что корпус танка из цементованной брони), разработан танк был под руководством Н. Цейца.
Танк T-29 представлял собой 30-тонную машину, защищенную 30-мм броней. Ходовая часть состояла из пяти пар опорных катков большого диаметра, из которых три пары были ведущими на колесном ходу, и шести поддерживающих роликов. Вооружение было мощным: 76-мм пушка обр. 1936 г. (Л-10), два 12,7-мм пулемета ДК, пять 7,62-мм пулеметов ДТ, и размешалось в трех конических башнях, экипаж состоял из 6 человек. Проект был в целом одобрен, и в течение 1938 г. предполагалось изготовить и испытать опытный образец. Однако осенью 1937 г. работы по нему были неожиданно свернуты, так как. по воспоминаниям Л. Горлницкого, в это время был арестован Н. Цейц.
Боекомплект пушки в обеих моделях размещался в карусельной укладке. Для посадки и выхода экипажа главная башня имела два люка: один в крыше башни, второй (прямоугольной формы) - в кормовом броневом листе.
В кормовой части корпуса танков устанавливался четырехтактный двенадцатицилиндровый V-образный карбюраторный двигатель М-17Л мощностью 500 л.с. (368 кВт). Пуск двигателя производился с помощью электростартера "Бош" мощностью 6 л.с. (4,4 кВт) и сжатым воздухом. В системе зажигания использовались два магнето "Сцинтилла". Для облегчения пуска двигателя использовалось пусковое магнето "Бош". Емкость четырех топливных баков составляла 530 л. Запас хода танков по шоссе составлял: на гусеничном ходу 125-150 км, на колесном ходу - 200-250 км. В состав трансмиссия входили: трехдисковый главный фрикцион, четырехступенчатая коробка передач с синхронизаторами, два бортовых фрикциона с плавающими ленточными тормозами и два бортовых редуктора. В качестве механизма поворота при движении на колесном ходу использовался простой дифференциал с блокировкой.Подвеска танков индивидуальная, пружинная. В ходовой части применялись восемь двухскатных опорных катков с наружной амортизации. Поддерживающие катки отсутствовали, а передняя и задняя пары опорных катков были управляемыми. При движении на колесном ходу все четыре пары опорных катков были ведущими. В качестве механизма поворота в этом случае применялся двойной дифференциал, который блокировался при прямолинейном движении для предотвращения увода танка. Переход с гусеничного хода на колесный занимал около 60 мин, и требовал выхода экипажа из машины. Ширина трака гусеницы составляла 380-мм.

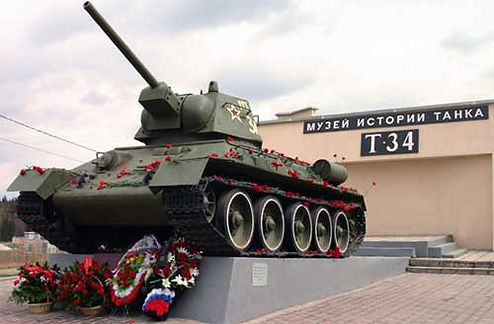

Средний танк Т-34
Танк Т-34 создан на базе опытного среднего А-32 и принят на вооружение в декабре 1939 г. Конструкция этой машины знаменует собой качественный скачок в отечественном и мировом танкостроении. В нем впервые органично сочетаются противоснарядное бронирование, мощное вооружение и надежная ходовая часть. Противоснарядное бронирование обеспечивается не только применением катаных броневых листов большой толщины, но и рациональным их наклоном. При этом соединение листов осуществлялось методом ручной сварки, которая в ходе производства была заменена автоматической сваркой. Танк вооружался 76,2-мм пушкой Л-11, которая была вскоре была заменена более мощной пушкой Ф-32, а затем и Ф-34. Таким образом, по вооружению он соответствовал тяжелому танку КВ-1.
Высокая подвижность обеспечивалась мощным дизельным двигателем и широкими гусеницами. Высокая технологичность конструкции позволила наладить его серийное производство с использованием недостаточно квалифицированной рабочей силы на семи различных по оснащению машиностроительных заводах. В ходе Великой Отечественной войны наряду с увеличением количества выпускаемых машин, решалась задача по усовершенствованию их конструкции и упрощению технологии изготовления. Сложные для производства первоначальные образцы сварной и литой башни были заменены более простой литой шестигранной башней. Увеличение срока службы двигателя было достигнуто созданием высокоэффективных воздухоочистителей, усовершенствованием системы смазки и введением всережимного регулятора. Замена главного фрикциона более совершенным и введение пятиступенчатой коробки передач вместо четырехступенчатой способствовало повышению средней скорости движения. Более прочные гусеницы и литые опорные катки повысили надежность ходовой части. Таким образом, была повышена надежность танка в целом при одновременном снижении трудоемкости изготовления. Всего в годы войны было выпущено боле 52 тысяч танков Т-34, которые приняли участие во всех сражениях.
История создания танка Т-34
13 октября 1937 г. Харьковскому паровозостроительному заводу имени Коминтерна (завод № 183) были выданы тактико-технические требования на проектирование и изготовление нового колесно-гусеничного танка БТ-20. Для выполнения этой задачи решением 8-го Главного управления Наркомата оборонной промышленности на заводе создали специальное ОКБ, подчиненное непосредственно главному инженеру. Он получил заводское обозначение А-20. В ходе его проектирования был разработан еще один танк, практически идентичныи А-20 по массогабаритным характеристикам. Главным его отличием стало отсутствие привода колесного хода.В октябре - ноябре 1939 года велись испытания двух машин А-32, догруженных на 6830 кг (до массы А-34). На основании этих испытании 19 декабря А-34 приняли на вооружение Красной Армии под индексом Т-34. (Читайте также статью "Средний танк Т-29")
Официальные лица Наркомата обороны почти до самого начала воины не имели твердого мнения о танке Т-34, уже принятом на вооружение. Руководство завода № 183 не согласилось с мнением заказчика и обжаловало это решение в главке и наркомате предложив продолжать производство и давать армии танки Т-34 с исправлениями и сокращенным до 1000 км (с 3000) гарантийным пробегом. Точку в споре поставил К. Е. Ворошилов, согласившись с мнением завода. Однако главный недостаток, отмеченный в отчете специалистов НИБТ Полигона - теснота так и не был исправлен.
В первоначальном виде танк Т-34 выпуска 1940 г. отличался очень высоким качеством обработки броневых поверхностей. В военное время им пришлось пожертвовать ради массового производства боевой машины. Первоначальный производственный план на 1940 г. предусматривал выпуск 150 серийных Т-34, но уже в июне это число возросло до 600. Причем производство предполагалось развернуть как на заводе № 183, так и на Сталинградском тракторном (СТЗ). Последний должен был изготовить 100 машин. Однако план этот оказался далек от реальности: к 15 сентября 1940 г. на ХПЗ изготовили только 3 серийных танка, а сталинградские танки Т-34 покинули заводские цеха только в 1941 г.
Таким образом осенью 1941 г. единственным крупным производителем танков Т-34 остался СТЗ. При этом выпуск максимально возможного числа комплектующих постарались развернуть в Сталинграде. Броневой прокат поступал с завода "Красный Октябрь", бронекорпуса сваривались на Сталинградской судоверфи (завод № 264), пушки поставлял завод "Баррикады" Короче говоря, в городе был организован практически полный цикл производства. Впрочем, так же обстояли дела и в Горьком и в Нижнем Тагиле.Следует отметить, что каждый завод-изготовитель вносил в конструкцию машины некоторые изменения и дополнения в соответствии со своими технологическими возможностями, поэтому танки Т-34 разных заводов имели свои характерный внешний облик.
Всего за это время было изготовлено 35312 танков Т-34, включая 1170 огнеметных.

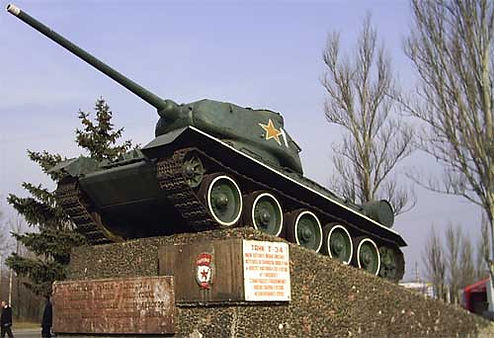

Средний танк Т-34-85
Танк Т-34-85 был разработан и принят на вооружение в декабре 1943 года в связи с появлением у противника Т-V "Пантера" и Т-VI "Тигр" с сильной противоснарядной броней и мощным вооружением. Т-34-85 создан на базе танка Т-34 с установкой на него новой литой башни с 85-мм пушкой. На первых серийных машинах устанавливалась 85-мм пушка Д-5Т, которую впоследствии заменили пушкой ЗИС-С-53 того же калибра. Ее бронебойный снаряд массой 9,2 кг с расстояния 500 и 1000 метров пробивал соответственно 111-мм и 102-мм броню, а подкалиберный снаряд с расстояния 500 метров пробивал броню толщиной 138-мм. (Толщина брони "Пантеры" равнялась 80 - 110-мм, а "Тигра" - 100-мм.) На крыше башни была установлена неподвижная командирская башенка со смотровыми приборами. На всех машинах устанавливались радиостанция 9РС, прицел ТШ-16, средства постановки дымовых завес. Хотя вследствие установки более мощной пушки и усиления броневой защиты вес танка несколько увеличился, благодаря мощному дизельному двигателю подвижность танка не снизилась. Танк широко использовался во всех сражениях завершающего этапа войны
Описание конструкции танка Т-34-85
ДВИГАТЕЛЬ И ТРАНСМИССИЯ.
На танке Т-34-85 устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя составляла 450 л.с. при 1750 об/мин, эксплуатационная - 400 л.с. при 1700 об/мин, максимальная - 500 л.с. при 1800 об/мин. Масса сухого двигателя с электрогенератором без выхлопных коллекторов 750 кг.
Топливо - дизельное, марки ДТ. Емкость топливных баков 545 л. Снаружи, на бортах корпуса устанавливались два топливных бака по 90 л каждый. Наружные топливные баки к системе питания двигателя не подключались. Подача топлива принудительная, с помощью топливного насоса НК-1.Система охлаждения - жидкостная, закрытая, с принудительной циркуляцией. Радиаторов - два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону. Емкость радиаторов 95 л. Для очистки воздуха, поступавшего в цилиндры двигателя, устанавливались два воздухоочистителя "Мультициклон". Пуск двигателя осуществлялся электростартером или сжатым воздухом (два баллона устанавливались в отделении управления).
ХОДОВАЯ ЧАСТЬ.
Применительно к одному борту, состояла из пяти сдвоенных обрезиненных опорных катков диаметром 830-мм. Подвеска - индивидуальная, пружинная. Ведущие колеса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков. Направляющие колеса - литые, с кривошипным механизмом натяжения гусениц. Гусеницы - стальные, мелкозвенчатые, с гребневым зацеплением, по 72 трака в каждой (36 с гребнем и 36 без гребня). Ширина гусеницы 500-мм, шаг трака 172-мм. Масса одной гусеницы 1150 кг.
ЭЛЕКТРООБОРУДОВАНИЕ.
Выполнено по однопроводной схеме. Напряжение 24 и 12 В. Потребители: электростартер СТ-700, электромотор поворотного механизма башни, электромоторы вентиляторов,контрольные приборы, аппаратура внешнего и внутреннего освещения, электросигнал, умформер радиостанции и лампы ТПУ.
СРЕДСТВА СВЯЗИ.
На Т-34-85 устанавливались коротковолновая приемопередающая симплексная телефонная радиостанция 9-РС и внутреннее танковое переговорное устройство ТПУ-3-бисФ.
Из истории создания (модернизации) среднего танка Т-34-85
Производство танка Т-34 вооруженного 85-мм пушкой, началось осенью 1943 года на заводе № 112 "Красное Сормово". В литой трехместной башне новой формы устанавливалась 85-мм пушка Д-5Т конструкции Ф. Ф. Петрова и спаренный с нею пулемет ДТ. Диаметр башенного погона был увеличен с 1420-мм до 1600-мм. На крыше башни имелась командирская башенка, двустворчатая крышка которой вращалась на шариковой опоре. В крышке закреплялся смотровой перископический прибор МК-4, позволявший вести круговой. Для стрельбы из пушки и спаренного пулемета устанавливался телескопический шарнирный прицел и панорама ПТК-5. Боекомплект состоял из 56 выстрелов и 1953 патронов. Радиостанция размещалась в корпусе, а вывод ее антенны находился на правом борте - так же, как у Т-34-76. Силовая установка, трансмиссия и ходовая часть изменении практически не претерпели.
Выпуск танка Т-34-85 осуществлялся на трех заводах: №183 в Нижнем Тагиле №112 "Красное Сормово" и №174 в Омске. Всего за три квартала 1945 года (то есть до конца Второй Мировой войны) было построено 21048 танков этого типа включая огнеметный вариант Т-034-85. Часть боевых машин оборудовалась катковым минным тралом ПТ-3.

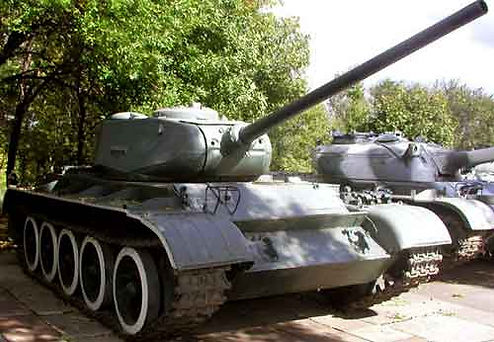

Средний танк Т-44
Качественное превосходство советской бронетанковой техники над соответствующей техникой противника обеспечивалось во многом благодаря непрерывной работе танковых КБ над созданием новых образцов вооружения. Одной из таких новинок стал средний танк Т-44, принятый на вооружение в 1944 году. При сохранении классической компоновки конструкторам удалось разместить дизельный двигатель поперек продольной оси танка. В сочетании с уменьшением размеров агрегатов силовой передачи это позволило уменьшить высоту корпуса на 300-мм по сравнению с танком Т-34 и сместить башню с 85-мм пушкой в центр корпуса. Это, в свою очередь, дало возможность увеличить толщину лобового листа корпуса до 120-мм без перегрузки передних катков.
Повышению прочности лобового листа корпуса способствовали перенос люка механика-водителя на крышу корпуса и отказ от шаровой установки курсового пулемета. Надежность ходовой части была повышена благодаря применению торсионной подвески опорных катков. Учитывая высокие боевые характеристики Т-44, было решено вооружить им в первую очередь гвардейские танковые бригады, а для укомплектования офицерскими кадрами этих бригад создать четыре гвардейских танковых училища. Танк выпускался серийно до появления созданного на его базе танка Т-54. За годы войны было выпущено 655 танков Т-44.
Своим появлением танк Т-44 обязан стремлению усилить броневую защиту и повысить огневую мощь среднего танка, не выходя при этом за весовые и габаритные параметры Т-34. К разработке такой машины приступило осенью 1943 г. конструкторское бюро завода №183 в Нижнем Тагиле под руководством А.А. Морозова. В ноябре того же года был готов деревянный макет и уточнены ТТХ. При проектировании сразу закладывались возможности для дальнейшей модернизации. Например, в конструкции башни, изначально предназначенной для установки 85-мм пушки, учитывалась возможность размещения в дальнейшем орудия более крупного калибра.
Испытания прототипа прошли в январе 1944 г. и закончились в целом успешно. Машина почти полностью оправдала все ожидания. Скорость движения танка не превысила 52 км/ч (по проекту предусматривалось достижение не менее 56 км/ч). По проходимости же танк Т-44 не уступал Т-34, а в ряде случаев даже превосходил ее (за счет более мощного двигателя). Испытания корпуса обстрелом показали, что по фронтальной проекции он не пробивается трофейной "75-мм противотанковой пушкой обр. 40" (РаК 40) с дистанции от 300 м, а с дистанции 700 м и более (дальность наиболее эффективного огня по немецким танкам) - неуязвим и для 88-мм орудия танка "Тигр". Однако борт пробивался и 75-мм и 88-мм орудиями с дистанции соответственно 600 и 900 м. Управление Т-44 стало более удобным, чем Т-34, а надежность трансмиссии повысилась. За время испытаний в январе-марте 1944 г. танк прошел по заснеженным просторам около 1100 км без серьезных поломок. После испытаний обстрелом было выдвинуто предложение об увеличении толщины брони бортов танка до 75-мм, а башни - до 90-мм.
Два эталонных танка Т-44 испытывались совместно с Т-34 и трофейной "Пантерой" в феврале-марте 1944 г. и продемонстрировали свои преимущества не только в плане боевых качеств, но также в отношении надежности механизмов и узлов. Помимо этого, Т-44 был легче обоих указанных образцов, а его броневая защита в лобовой части оказалась не хуже немецкой "Пантеры" . При этом вооружение нового танка оказалось на уровне тяжелого танка ИС и немецкого танка "Тигра" и могло быть еще усилено установкой новой башни.
В техническом описании 1944 г. сказано, что Т-44 - "толстобронный скоростной маневренный танк принципиально нового типа с мощным артиллерийским вооружением". Это было оправданно, так как по массе танк был средним, а по вооружению и бронированию представлял собой эквивалент тяжелых боевых машин того времени. Таким образом, танк Т-44 стал не развитием танка Т-34, а представлял собой машину абсолютно нового типа.
Корпус собирался сваркой из катаных броневых листов высокой твердости. Ширина корпуса была выбрана из расчета установки башни с кругом обслуживания 1800 мм. Длина корпуса была почти аналогичной длине корпуса Т-34, а высота была максимально сокращена и составляла всего 830-мм в передней части и 965-мм в кормовой. Носовая часть корпуса состояла из двух броневых листов толщиной 75-мм, причем верхний лист был установлен под углом 60°. Борта и корма собирались из броневых листов толщиной 45-мм. В верхней, наиболее поражаемой части бортов, они были усилены наваркой 30-мм экранов. Крыша и передняя часть днища имели толщину 20-мм.
Башня Т-44 разработанная сначала, была довольно оригинальна. Ее корпус состоял из литой носовой части, литой башенной ниши, соединенных вварными бортовыми вставками из катаной брони и приварной крышей. Такая конструкция была продиктована тем, что до начала 1945 г. отечественные литые башни были довольно хрупкими, особенно в бортовой части. Лобовая часть башни имела толщину 90-мм, а кормовая - 70-мм-75-мм. Массовое производство таких составных башен было сочтено нецелесообразным, и уже в марте 1943 г. было принято решение о разработке цельнолитой башни Т-44.
В четвертом квартале 1944 года было изготовлено 25, а в 1945 году 880 танков этого типа. В 1946 году в связи с началом серийного выпуска Т-54 производство Т-44 прекратили. Машина считалась секретной и не участвовала в сражениях Великой Отечественной войны, использовалась исключительно для подготовки танкистов. Т-44 стал своего рода переходным этапом к новым более мощным машинам, созданным и поступившим на вооружение Вооруженных сил СССР уже после окончания Второй мировой войны.
