Легкий колесно-гусеничный танк БТ-2
Танк был принят на вооружение Красной Армии в мае 1931 года. Он был разработан на базе колесно-гусеничной машины американского конструктора Кристи и явился первым в семействе БТ (Быстроходный Танк), разработанным в Советском Союзе. Собранный методом клепки из броневых листов толщиной 13-мм корпус танка имел коробчатое сечение. В лобовом листе корпуса был смонтирован входной люк механика-водителя. Вооружение размещалось в цилиндрической клепаной башне. Танк обладал высокими скоростными качествами. Благодаря оригинальной конструкции ходовой части, он мог двигаться как на гусеничном, так и на колесном ходу. На каждом борту имелось по четыре обрезиненных опорных катка большого диаметра, причем задние опорные катки выполняли роль ведущих колес, а передние были управляемыми. Переход с одного вида движителя на другой занимал примерно 30 минут. Танк БТ-2, как и последующие танки семейства БТ, производился на Харьковском паровозостроительном заводе им. Коминтерна.
Несколько лет с конца 20-х,и начала 30-х годов 20-века танк Кристи использовался как основа, в создании первых советских боевых машин, разумеется с рядом модернизаций и дополнений-касающихся вооружения, трансмиссии, двигателя и ряда других параметров. После установки на шасси танка Кристи специально разработанной башни с вооружением, новый танк в 1931 году был принят на вооружение Красной Армии и запущен в серию под обозначением БТ-2.
7 ноября 1931 года первые три машины показали на параде. До 1933 года было построено 623 БТ-2. Первый серийный колесно-гусеничный танк носил обозначение БТ-2, отличался от американского прототипа многочисленными конструктивными особенностями. Прежде всего танк имел вращающуюся башню (разработанную инженером А.А.Малоштановым), оснащался более легкими (с многочисленными облегчающими отверстиями) опорными катками. Было перекомпоновано боевое отделение - перенесли стеллажи боеукладки, установили новые приборы и др. Его корпус представлял собой коробку, собранную из броневых листов, соединенных между собой клепкой. Передняя часть корпуса имела форму усеченной пирамиды. Для посадки в танк служила передняя дверка, открывавшаяся на себя. Выше нее в передней стенке водительской будки находился щиток со смотровой щелью, откидывавшийся вверх. Носовая часть состояла из стальной отливки, к которой были приклепаны и приварены передние броневые листы и днище. Кроме того, она служила картером для монтажа рейки и рычагов рулевого управления. Через отливку продевалась стальная труба, снаружи приваренная к броневым лимитам и предназначенная для крепления кривошипов ленивцев.350 танков были вооружены спаренными пулеметами ДА-2 калибра 7,62-мм, которые крепились в пушечной амбразуре башни в специально разработанной маске. Маска на своих цапфах вращалась вокруг горизонтальной оси, что позволяло придавать пулеметам угол возвышения +22° и склонения -25°. Горизонтальные углы наведения (без поворота башни) придавались пулеметам поворотом вертлюга специальной конструкции, вставленного в маску с помощью вертикальных цапф, при этом достигались углы поворота: вправо 6°, влево 8°. Справа от спаренных размещался одиночный пулемет ДТ. Стрельбу из спаренной установки вел один стрелок, стоя, опираясь грудью в нагрудник, подбородком в подбородник. Кроме того, вся установка лежала наплечником на правом плече стрелка. Боекомплект состоял из 43 дисков - 2709 патронов.
Двигатель танка - авиационный четырехтактный, марки М-5-400 (на части машин устанавливался идентичный ему по конструкции американский авиамотор "Либерти"), с дополнением заводного механизма, вентилятора и маховика. Мощность двигателя при 1650 об/мин - 400 л. с.
Механическая силовая передача состояла из многодискового главного фрикциона сухого трения (сталь по стали), который монтировался на носке коленчатого вала, четырехскоростной КП, двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов (гитар) привода к задним опорным каткам - ведущих при колесном ходе. В каждой гитаре имеется набор из пяти шестерен, размещенных в картере, одновременно выполнявшем роль балансира последнего опорного катка. Приводы управления танком механические. Для поворота на гусеничном ходу служат два рычага, для поворота на колесном ходу - штурвал.
Танк имел два типа движителей: гусеничный и колесный. Первый состоял из двух гусеничных цепей, каждая по 46 траков (23 плоских и 23 гребневых) шириной 260-мм; двух задних ведущих колес диаметром 640-мм; восьми опорных катков диаметром 815-мм и двух направляющих катков-ленивцев с натяжными приспособлениями. Опорные катки подвешивались индивидуально на цилиндрических спиральных пружинах, расположенных для. шести катков вертикально, между внутренними и наружными стенками корпуса, и для двух передних - горизонтально, внутри боевого отделения. Ведущие колеса и опорные катки обрезинены. БТ-2 был первым танком, принятым на вооружение с такой подвеской. Наряду с большой величиной удельной мощности это являлось одним из важнейших условий создания быстроходной боевой машины.
Первые серийные танки БТ-2 начали поступать в войска в 1932 году. Эти боевые машины предназначались для вооружения самостоятельных механизированных соединений, единственным представителем которых в то время в Красной Армии была 1-я механизированная бригада имени К. Б. Калиновского, дислоцированная в Московском военном округе. В состав средств боевого обеспечения бригады и был включен "батальон танков-истребителей", вооруженный машинами БТ-2. Эксплуатация в войсках выявила множество недостатков танков БТ-2. Ненадежные двигатели часто выходили из строя, разрушались траки гусениц, изготовленные из некачественной стали. Не менее остро встала и проблема запасных частей. Так, в первой половине 1933 года промышленность изготовила лишь 80 запасных траков.
Легкий колесно-гусеничный танк БТ-5
Во время производства и эксплуатации в войсках танка БТ-2 выявилось немало недоработок, что свойственно каждой новой машине. Поэтому с целью повышения боевой эффективности, улучшения эксплуатационных характеристик в его конструкцию были внесены следующие изменения: установлен советский двигатель М-5, усилена ходовая часть, увеличены размеры башни, у которой появилась кормовая ниша. В кормовой нише командирских танков БТ-5РТ устанавливалась радиостанция 71-ТК-1 или 71-ТК-З. В линейных танках она использовалась для размещения боезапаса. В башне вместо 37-мм пушки была установлена пушка калибром 45 мм и спаренный с ней пулемет ДТ. Танк имел перископический и телескопический прицелы. По причине с имевшими место случаями возгорания двигателя в силовом отделении было установлено противопожарное оборудование. Танк был принят на вооружение в 1933 году. Его производство продолжалось до 1934 года, всего было выпущено 1884 танка этого типа.При разработке БТ-2 использование 37-мм орудия рассматривалось, как временная мера. В окончательном варианте танк должен был нести 45-мм пушку. Но, несмотря на все усилия разместить такое орудие в стандартной башне, БТ-2 не удалось. К тому же у машины имелись серьезные недостатки как конструктивного, так и технологического плана. Например, танк оказался довольно трудоемким для производства. Параллельно с выпуском серийного БТ-2 на ХПЗ работали над дальнейшим совершенствованием машины. Новая модель получила наименование БТ-5.
Был утвержден проект танка, отличавшегося от БТ-2 в первую очередь башней с установленным вооружением. Двигатель "Либерти", получаемый из США, был заменен на отечественный 12-цилиндровый М-5 мощностью 400 л.с., который представлял собой отработавший летный ресурс авиационный мотор, выпуск которого, был прекращен еще в 1930 г. Однако, из-за недостаточной надежности и ограниченного количества поступающих в ремонт двигателей М-5, ХПЗ получил задание проработать возможность установки на танк БТ-5 авиационного двигателя М-17, выпускавшегося в СССР по лицензии немецкой фирмы БМВ и находящегося на тот момент в серийном производстве. На протяжении всего 1934 г. велись опытные работы и последние выпущенные БТ-5 получили новый мотор - М-17.
На танке установили топливные и масляные баки увеличенной емкости, улучшили конструкцию ряда агрегатов, усилили ходовую часть.
К выпуску БТ-5 завод приступил в марте 1933 г. Первые 50 танков должны были участвовать в Первомайском параде на Красной площади, поэтому к их изготовлению были привлечены лучшие силы завода, и выпуск шел под строжайшим контролем.
БТ-5 был вооружен 45-мм танковой пушкой 20К образца 1932 г. и спаренным с ней 7,62-мм пулемётом ДТ. Пушка была создана в 1932 году в КБ Московского орудийного завода № 8 им Калинина на базе 45-мм противотанковой пушки 19К и в том же году после успешных испытаний принята к серийному производству.
На первых 230 машинах спаренная установка была размещена в цилиндрической башне увеличенных размеров конструкции Мариупольского завода.Бронирование танка осталось на уровне БТ-2. В отличие от своего предшественника БТ-5 оборудовался радиостанцией. Радиостанция 71-ТК-1 "Шакал" устанавливалась только на танки с эллиптической башней на каждую пятую и шестнадцатую машину. Радийные БТ-5 (всего 263 танка) внешне отличались от линейных танков наличием поручневой антенны, расположенной по периметру башни.
Впоследствии эти антенны сыграли негативную роль. Оснащенные радиостанциями танки чаще всего являлись машинами, командиров подразделений, а антенна, хорошо видна издали, являлась своего рода мишенью. Выпуск БТ-5 был прекращен в конце 1934 г., по причине перехода на выпуск танка БТ-7. Танки БТ-5 поступали на вооружение механизированных соединений. Часть танков была передана для учебных заведений, где к лету 1941 г. числилось 324 машины.
За первые месяцы войны большинство участвовавших в ожесточенных боевых действиях танков БТ-5 были безвозвратно потеряны. Применялись они и в битве за Москву осенью-зимой 1941 г., и неудачном наступлении под Харьковом, и в обороне Кавказа и Сталинграда в следующем 1942 г., состава частей Ленинградского фронта, танки БТ-5 использовались еще при окончательном освобождении Ленинграда от блокады в январе 1944 г. Всю войну танки БТ несли службу на Дальнем Востоке, где им пришлось поучаствовать в последних боях Второй мировой войны - разгроме Квантунской армии Японии.
Легкий колесно-гусеничный танк БТ-7
В 1935 году была принята на вооружение и запущена в серийное производство новая модификация танков БТ, получившая инекс БТ-7. Танк выпускался до 1940 года и был заменен в производстве танком Т-34. По сравнению с танком БТ-5, у него изменена конфигурация корпуса, улучшена броневая защита, установлен более надежный двигатель. Часть соединений броневых листов корпуса уже выполнялась методом сварки.
Выпускались следующие варианты танка:
- БТ-7 - линейный танк без радиостанции; с 1937 года выпускался с конической башней;
- БТ-7РТ - командирский танк с радиостанцией 71-ТК-1 или 71-ТК-З; с 1938 года выпускался с конической башней;
- БТ-7А - артиллерийский танк; вооружение: 76,2-мм танковая пушка КТ-28 и 3 пулемета ДТ;
- БТ-7М - танк с дизельным двигателем В-2.
Всего было выпущено более 5700 танков БТ-7. Они применялись во время освободительного похода в Западную Украину и Белоруссию, в ходе войны с Финляндией и в Великой Отечественной войне.В 1935 году ХПЗ начал выпуск следующей модификации танка - БТ-7. У этой модификации была улучшена проходимость, повышена надежность и облегчены условия эксплуатации. Кроме того, БТ-7 отличался более толстой броней.
Танки БТ-7 имели переконструированный корпус, с большим внутренним объемом, и более толстую броню. Для соединения бронеплит широко использовалась сварка. На танк установили двигатель М-17 ограниченной мощности и с измененной системой зажигания. Была увеличена емкость топливных баков. БТ-7 имел новые главный фрикцион и коробку передач, разработанную А.Морозовым. Бортовые фрикционы использовали переменные плавающие тормоза конструкции профессора В.Заславского. За заслуги ХПЗ в области танкостроения в 1935 году завод наградили Орденом Ленина.
На БТ-7 первых выпусков, как и на БТ-5, устанавливали цилиндрические башни. Но уже в 1937 году цилиндрические башни уступили место коническим цельносварным, характеризующимся большей эффективной толщиной брони. В 1938 году танки получили новые телескопические прицелы со стабилизированной линией прицеливания. Кроме того,на танках начали использовать раздельнозвенные гусеницы с уменьшенным шагом, которые лучше себя показывали во время быстрой езды. Применение новых гусениц потребовало изменить конструкцию ведущих колес.Некоторые радиофицированные БТ-7 (с цилиндрической башней) оснащались поручневой антенной, однако БТ-7 с конической башней получили новую штыревую антенну.
В 1938 году некоторые линейные танки (без радиостанций) получили дополнительный пулемет ДТ, расположенный в башенной нише. При этом пришлось несколько сократить боезапас. Некоторые танки оснастили зенитным пулеметом П-40, а также парой мощных прожекторов (как у БТ-5), расположенных над пушкой и служащих для подсветки цели. Однако на практике такие прожектора не использовались, поскольку выяснилось, что они не были удобны в обслуживании и эксплуатации. Танкисты называли БТ-7 "Бетка" или "Бетушка".Последней серийной моделью танка БТ стал БТ-7М.
Опыт боев в Испании (в которых участвовали танки БТ-5) показал необходимость иметь на вооружении более совершенный танк, и весной 1938 года АБТУ приступило к разработке преемника БТ - скоростного колесно-гусеничного танка, имеющего подобное вооружение, но лучше защищенного и более пожаробезопасного. В результате появился прототип А-20, а затем А-30 (несмотря на то, что военные были против этой машины). Однако эти машины скорее были не продолжением линии БТ, а началом линии Т-34.
С 1935 по 1940 год было выпущено 5328 танков БТ-7 всех модификаций (не считая БТ-7А). Они состояли на вооружении бронетанковых и механизированных войск Красной Армии практически всю войну.

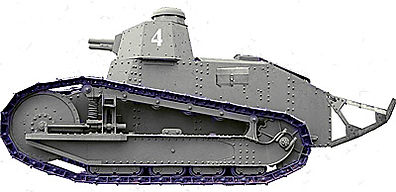

Легкий танк Т-18м
Танк является результатом проведенной в 1938 году модернизации первого танка советской конструкции МС-1 (Малый Сопровождения - первый). Танк был принят на вооружение Красной Армии в 1927 году и производился серийно в течение почти четырех лет. Всего было выпущено 950 машин. Корпус и башня собирались методом клепки из катаных броневых листов. Механическая трансмиссия размещалась в одном блоке с двигателем и состояла из многодискового главного фрикциона, трехступенчатой коробки передач, конического дифференциала с ленточными тормозами (механизма поворота) и одноступенчатых бортовых передач.Механизм поворота обеспечивал поворот танка с минимальным радиусом, равным ширине его колеи (1,41 м). Пушка калибром 37-мм системы "Гочкис" и 18-мм пулемет размещались в башне кругового вращения. Для повышения проходимости танка через рвы и траншеи танк был снабжен так называемым "хвостом". В ходе модернизации на танке был установлен более мощный двигатель, демонтирован хвост, танк был вооружен 45-мм пушкой образца 1932 года с большим боезапасом. В первые месяцы войны танки Т-18м использовались в качестве неподвижных огневых точек в системе советских приграничных закрепрайонов.
В период Гражданской войны в России танки "Рено" повоевали и в войсках интервентов, и у белых, и в Красной Армии. Осенью 1918 года, 3-ю роту "Рено" 303-го полка штурмовой артиллерии направили на помощь Румынии. Она выгрузилась 4 октября в греческом порту Салоники, но в боевых действиях поучаствовать не успела. Уже 12 декабря рота оказалась в Одессе вместе с французскими и греческими войсками. Впервые эти танки вступили в бой 7 февраля 1919 года, поддержав совместно с бронепоездом белых атаку польской пехоты под Тирасполем. Позже, в бою под Березовкой, один танк "Рено" FT-17 был поврежден и захвачен бойцами Второй Украинской Красной армии в марте 1919 года после боя с частями Деникина.Машину отправили в Москву в качестве подарка В.И.Ленину, который дал указание организовать на ее базе производство аналогичной советской техники.
Доставленный в Москву, он 1 мая 1919 года прошел по Красной площади, а позже был доставлен на Сормовский завод и послужил образцом для постройки первых советских танков "Рено русский". Эти танки, известные также как "М", были построены в количестве 16 штук, снабжались двигателями типа "Фиат" мощностью в 34 л.с. и клепаными башнями; на части танков позднее поставили смешанное вооружение - 37-мм пушка в передней части и пулемет в правом борту башни.
Осенью 1918 рода трофейный "Рено" FT-17 был отправлен на Сормовский завод. Коллектив конструкторов технического бюро за сравнительно короткое время с сентября по декабрь 1919 года - разработал чертежи новой машины. При изготовлении танка "сормовичи" кооперировались с другими предприятиями страны. Так Ижорский завод поставлял броневые катаные листы, а Московский завод АМО (ныне ЗИЛ) - двигатели. Несмотря на многие трудности через восемь месяцев с начала организации производства (31 автуста 1920 года) первый советский танк покинул сборочный цех. Он получил название "Борец за свободу товарищ Ленин". С 13 по 21 ноября танк выполнил официальную программу испытаний.
В машине сохранена компоновочная схема прототипа. Впереди располагалось отделение управления, в центре - боевое, в корме моторно-трансмиссионное. При этом с места механика-водителя и командира-стрелка, составляющих экипаж обеспечивался хороший обзор местности, кроме того непростреливаемое пространство в направлении движения танка вперед было небольшим. Корпус и башня были каркасными бронирование противопульным. Броневые листы лобовых поверхностей корпуса и башни наклонены под большими углами к вертикальной плоскости что повышвло их защитные свойства, и соединены заклепками. В лобовом листе башни в маске устанавливалась 37-мм танковая пушка "Гочкис" с плечевым упором или 18-мм пулемет.Некоторые машины имели смешанное (пулеметно-пушечное) вооружение.Боекомплект с пушечным вооружением из 250 унитарных артиллерийских выстрелов.В качестве приборов наблюдения использовались смотровые щели.Средств внешней связи не было.
На танке устанавливался четырех-цилиндровый карбюраторный однорядный автомобильный двигатель жидкостного охлаждения мощностью 34 л.с,позволяющий двигаться со скоростью 8,5 км/ч. В корпусе он располагался продольно и и был направлен маховиком в сторону носовой части. Механическая трансмиссия из конического главного фрикциона сухого трения (сталь по ко же),четырех-ступенчатой коробки передач,бортовых фрикционов с ленточными тормозами (механизмов поворота) и двух-ступенчатых бортовых передач.Механизмы поворота обеспечивали выполнение этого маневра с минимальным радиусом,равным ширине колеи машины (1,41 метр). Гусеничный движитель (применительно к каждому борту) состоял из крупнозвенчатой гусеничной ленты цевочного зацепления. Девять опорных и семь поддерживающих катков направляющего колеса с винтовым механизмом натяжения гусеницы, ведущего колеса заднего расположения. Поддерживающие катки (кроме заднего) подрессорены винтовой спиральной пружиной. Подвеска балансирная. В качестве ее упругих элементов использовались листовые полуэплиптические рессоры прикрытые броневыми листами.Танк имел хорошую опорную и профильную проходимость. Для увеличения профильной проходимости при преодолении рвов и эскарпов в его кормовой части был установлен съемный кронштейн ("хвост"). Машина преодолевала ров шириной 1,8 м и эскарп высотой 0,6 м, могла преодолевать вброд водные преграды глубиной до 0,7 м, и валить деревья толщиной до 0,2 - 0,25 м,не опрокидываясь на подъемах до 38 градусов, и при кренах до 28 градусов.
Электрооборудование однопроводное,напряжение бортовой сети 6В.Система зажигания от магнето.Пуск двигателя производится из боевого отделения с помощью специальной рукоятки и цепной передачи или снаружи с помощью пусковой рукоятки. По своим тактико-техническим характеристикам танк Т-18, не уступал прототипу, а по максимальной скорости и бронированию крыши превосходил его. В последующем были изготовлены еще 14 таких танков, некоторые из них получили наименования: "Парижская коммуна","Пролетариат", "Буря","Победа","Красный боец","Илья Муромец". Первые советские танки принимали участие в боях на фронтах гражданской войны. В самом ее конце производство машин из-за экономических и технических трудностей было прекращено.
